Schalt­an­la­gen

Klöpper-Therm konzipiert entsprechend der Spezifikation unserer Kunden elektrische Heizsysteme. Auf Wunsch bietet Klöpper-Therm zu allen Heizsystemen das passende Steuerungssystem inklusiv Schaltschrank. Dabei kann die Aufstellung der Schaltanlage im Schalthaus oder im Außenbereich erfolgen. Auf Wunsch werden die Anlagen für einen Betrieb im explosionsgefährdeten Bereich geplant.



Maßgeblich für die Konstruktion unserer Schaltanlagen sind selbstverständlich die aktuellen Normen wie die EN 61439.

Haben Sie Fragen zu diesem Produkt?

Wir freuen uns auf Ihren Anruf.

Matthias Wilking

Projektingenieur

Tel. +49 231 5178-308

Komponenten

Die in der Schaltanlage verwendeten Komponenten stammen von führenden Herstellern wie:

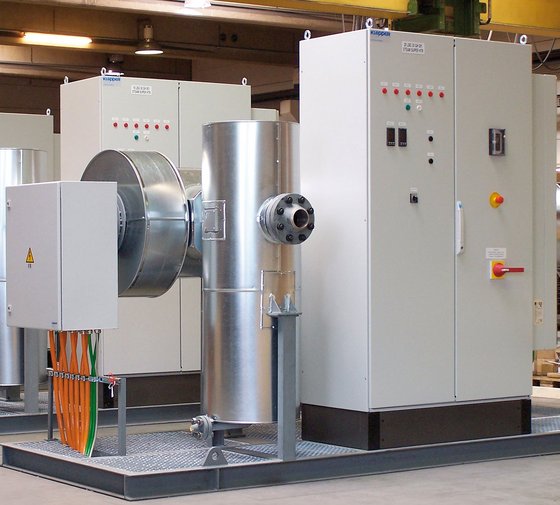

Schaltanlagen Typ KTSH für Elektroerhitzer

Für Elektroerhitzer bewegt sich der Leistungsbereich in der Regel zwischen 100 kW und 10.000 kW.



Durch ein meist bauseitiges vorgegebenes Signal von 4-20 mA erfolgt die Leistungsregelung entweder über mehrere Heizstufen oder stufenlos über einen Thyristorsteller. Um die Kosten einer Leistungssteuerung zu senken, können Schaltanlagen mit einer Kombination aus Thyristorsteuerung und Ein / Aus-Steuerung ausgestattet werden. In diesem Fall wird eine Gruppe mit einer kleinen Thyristoreinheit gesteuert. Die anderen Gruppen werden direkt mit Schützen geschaltet.



Mit zunehmendem Eingangssignal regelt die Thyristoreinheit die Leistung der zugehörigen Gruppe von Null bis Maximum. Nach Erreichen der maximalen Leistung der Thyristor-gesteuerten Gruppe wird die erste Ein / Aus-Gruppe eingeschaltet. Die Thyristoreinheit startet erneut mit minimaler Leistung und steigt auf maximale Leistung an. Dann wird die zweite Ein / Aus-Gruppe eingeschaltet und so weiter.



Auf Wunsch planen und installieren wir eine SPS in der Schaltanlage. Alle internen Funktionen und zusätzliche externe kundenbezogenen Anwendungen können programmiert werden. Die Kommunikation zwischen Zentraleinheit (CPU) und externen Terminals erfolgt über z.B. PROFIBUS oder PROFINET.



Für eine komfortable Bedienung dient ein HMI (human machine interface) mit grafischem Touch-Display, Alarmmeldungen und Datenaufzeichnung. Der Austausch mit dem Leitsystem (DCS) erfolgt über geeignete Bussysteme.



Vor Auslieferung werden alle Schaltanlagen einem Funktionstest unterzogen. Ein Full-Current-Test kann auf Kundenwunsch durchgeführt werden.

Kloepper-Therm
Kloepper-Therm
Kloepper-Therm

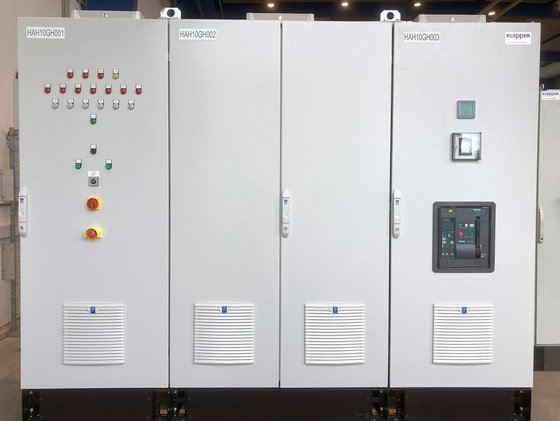

Schaltanlagen Typ KTST für Begleitheizungen

Schaltanlagen für die Begleitheizung werden für einen bis zu mehr als hundert Heizkreise geplant und gefertigt. Sie werden in verschiedenen Versionen gebaut, von der einfachen Stromverteilung für Heizkreise mit lokalem Thermostat bis hin zu Schaltanlagen mit Temperaturregler, Begrenzung und Stromregelung.

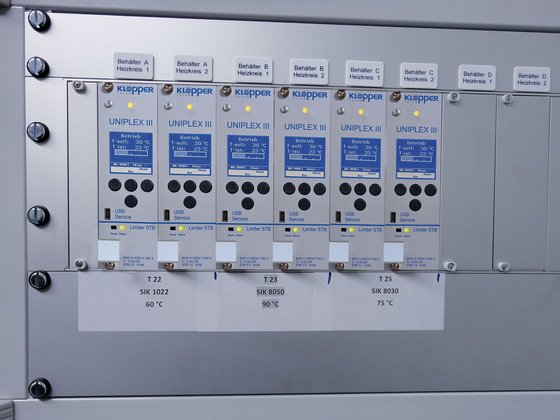

Hierbei kommt in der Regel unser UNIPLEX-Controller zum Einsatz. Dieser tausendfach bewährte Controller wurde von Klöpper-Therm speziell für Begleitheizungsstromkreise entwickelt. Er besteht aus drei Hauptkomponenten:

  • Temperaturregler
  • Temperaturbegrenzer
  • Stromregler



Der UNIPLEX III ist für die 19-Zoll-Rackmontage ausgelegt. Ein wesentlicher Vorteil liegt in seiner kompakten Baugröße. Als UNIPLEX III RS ist das Heizungsregelungskonzept auch in einem kompakten Hutschienengehäuse lieferbar.



Entsprechend der Sicherheitsvorgaben und Anforderungen werden Leistungsschalter, Fehlerstromschutzschalter, Schütze und Halbleiterrelais entsprechend auf Schienen-Modulsystemen geplant und umgesetzt. Ein späterer Austausch bleibt so jederzeit gewährleistet.

Unterschiedliche Heizkreise werden in der Regel über Thermostate in lokal platzierten Steuerkästen geschaltet.

Für einen sicheren Anschluss sorgt unser umfangreiches Zubehörsortiment:

Montagefreundliche Anschlusskomponenten für Heizkabel, Heizleitungen und Heizbänder:



Messfühler



Anschluss- und Steuergehäuse
