Uniplex III und UNIWIN - ein unschlagbares Team
Uniplex III: Leistungsstarke Steuerung für Heizsysteme

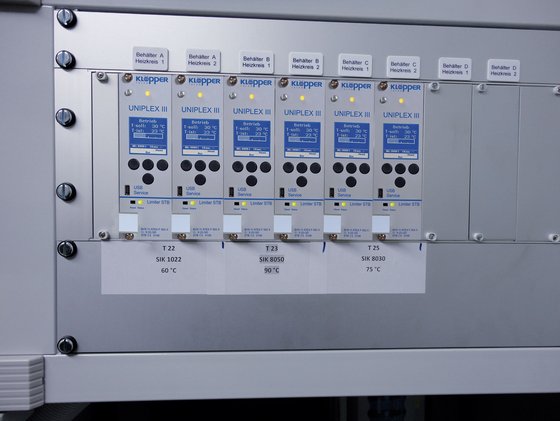

Auch in der neuesten Version überzeugt der Heizungsregler UNIPLEX von Klöpper-Therm durch Entwicklungskompetenz und zukunftsweisende Technik in einem Gerät. Speziell für die Steuerung und Überwachung von elektrischen Heizsystemen entwickelt, sind mehrere Funktionsbausteine in einem Gerät kombiniert. Temperaturregler, Sicherheits-Temperatur-Begrenzer und Stromregler sind platzsparend auf einer 19"-Einschubkarte im Europaformat untergebracht.
Wir freuen uns auf Ihren Anruf.
Viktor Stieben
Projektingenieur
Unsere Innovation, Ihre Vorteile
Das bedeutet für Sie:
- nahezu keine Temperaturschwankungen
- Kostenreduktion durch weniger Leitungen und Widerstände
- Vorbereitet auf Änderungen in Ihrer Produktion
- einfache Handhabung, netzwerkfähig
Die Hauptmerkmale
- hohe Sicherheit durch Sicherheits-Temperatur-Begrenzer (STB), zertifiziert nach ATEX und eingestuft nach Sicherheitsniveau SIL 2
- konfigurierbar als PI- oder 2-Punkt-Regler
- kontinuierliche Regelung des Heizkreises durch Ansteuerung eines elektronischen Lastrelais (SSR)
- integrierter Stromregler (Puls-Weiten-Modulation) zur Einstellung des gewünschten Heizstroms (reduziert die Anzahl der eingesetzten Heizleitungs- bzw. Widerstandstypen)
- bedarfsgerechte Anpassung des Heizstroms an variable Haltetemperaturen
- großes Display mit Anzeige von Soll-, Ist- und Stellwert (Stellwert als Balkenanzeige)
- komfortables Bedienmenü in verschiedenen Sprachen (Sprachumschaltung)
- serielle RS-485-Schnittstelle und Ethernet-Interface zur Ankopplung an übergeordnete Systeme
- Front-USB-Anschluss für Diagnose/Konfiguration
- passwortgeschützter Zugriff in drei Ebenen
- Reset des Begrenzers durch Werkzeug/Code-Eingabe
- verschiedene Grenzwertüberwachungen für Temperatur und Strom
- automatischer Selbsttest
- erweiterte Anwendungsmöglichkeiten durch zusätzlichen Regler- und Begrenzer-Messfühler
- Anschluss von 4-20 mA Fühler oder Sollwertgeber
Technische Daten
Produktflyer

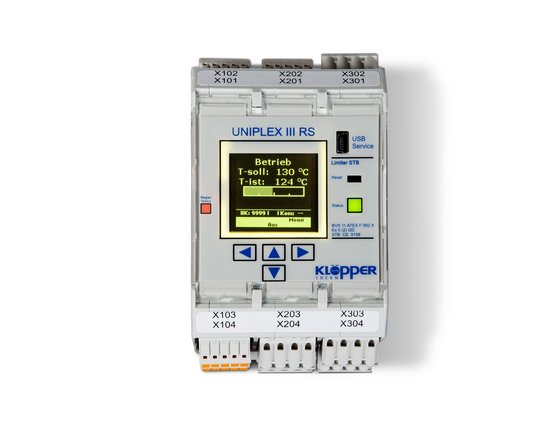

Die neue UNIPLEX III RS
Die UNIPLEX-III-RS ist der neue Heizungsregler für die Hutschiene zur Steuerung und Überwachung von Begleitheizungssystemen.
Sie besteht aus den Baugruppen:
- Temperaturregler
- Stromsteller
- Sicherheits-Temperatur-Begrenzer (STB)
Die neue UNIPLEX-III-RS vereint nun das bewährte Heizungsregelungskonzept UNIPLEX in einem kompakten Hutschienen-Gehäuse. Die neue Gehäuse Architektur ermöglicht eine sehr einfache Integration direkt auf der Hutschiene (EN 50022) im Schaltschrank. Montage, Wartung oder auch ein Austausch dieses Elektronikmoduls werden erheblich erleichtert.
Der Temperaturregler kann sowohl mit PI- als auch mit 2-Punkt- Verhalten konfiguriert werden. Auch ein gleichzeitiger Betrieb ist möglich.
Nachgeschaltet ist ein integrierter Stromsteller, der in Verbindung mit einem zusätzlichen elektronischen Lastrelais (ELR) [solid state relay, SSR] die Anpassung an unterschiedliche Betriebssituationen erlaubt.
Der Strom wird in Pulsweitenmodulation (PWM) dem entsprechenden Leistungsbedarf angepasst und überwacht.
Zur sicheren Vermeidung von Übertemperaturen dient ein Temperatur-Begrenzer. Dieser ist für die Verwendung an Heizkreisen im explosionsgefährdeten Bereich ATEX- zertifiziert und erfüllt das Sicherheitsniveau SIL2 (safety integrated level). Mit Hilfe eines externen Leistungsschützes wird der Heizkreis galvanisch vom Netz getrennt. Ein Reset erfolgt durch Werkzeug oder Code-Eingabe.
An der Unterseite befindet sich ein 5-poliger Schienenverbinder zur Spannungsversorgung, Sammelalarmmeldung und mit serieller RS485 Schnittstelle zur Kopplung an übergeordnete Leitsysteme. Eine entsprechende PC- Software steht zur Verfügung. Optional ist auch ein Ethernet-Anschluss möglich. Vorne ist ein USB-Anschluss zur Diagnose und für Updates angebracht.
Die neue UNIPLEX-III-RS auf Hutschiene ist selbstverständlich voll kompatibel mit unserem seit Jahren im Markt erfolgreich verwendeten Heizungsregler UNIPLEX III (19“- Steckkarte).
Technische Daten
Datenblatt
UNIWIN
Das komfortable Software-Cockpit für Heizungsregler

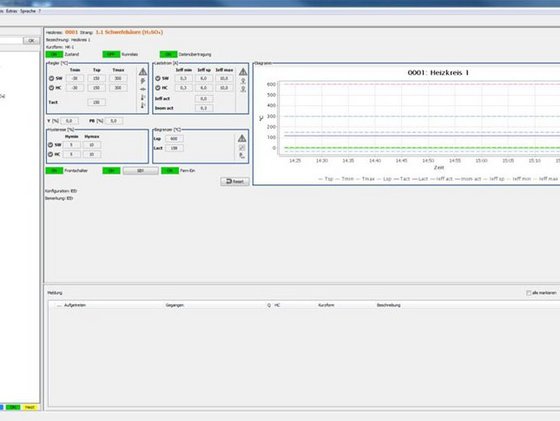

Die Visualisierungssoftware UNIWIN sorgt für die übersichtliche Darstellung und komfortable Bedienung der UNIPLEX III-Heizungsregler und bietet Zugriff auf aktuelle Zustände der zugehörigen Heizkreise. Elektrische Heizungsanlagen, die aus einer Vielzahl einzelner elektrischer Heizsysteme bestehen, können mit Hilfe der UNIWIN Software in logischen, verfahrenstechnischen Gruppen konfiguriert werden. Die Anlagenstruktur kann diesen Gruppen zugeordnet werden. Für einen perfekten Überblick sind alle wichtigen Heizkreis- und Anlagedaten, die Statusübersicht und ein Meldungsarchiv mit verschiedenen Sortier- und Auswahlfunktionen stets im Zugriff am Rechner.
Die wichtigsten Merkmale:
- Übersichtliche Darstellung der Heizkreise und Heizkreisgruppen (Busse) durch Ordnerstruktur an der linken Bildschirmseite
- Statusübersicht der einzelnen Heizkreise bzw. Heizkreisgruppen (Stränge)
- Detaillierte Übersicht der einzelnen Heizkreisdaten

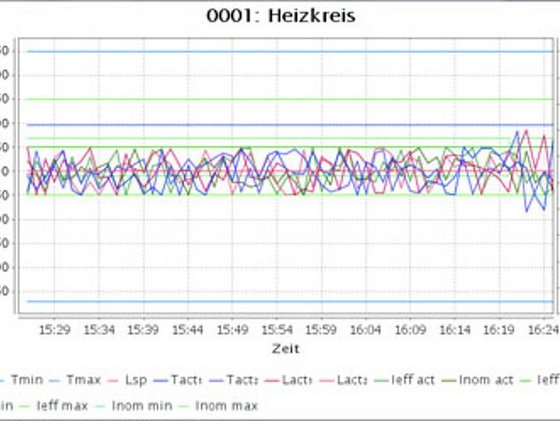

- Trendkurven für Temperaturen und Ströme
- Rücksetzen von Alarmmeldungen der Heizungsregler
- unterschiedliche Benutzerlevel mit zugeteilten Berechtigungen
- umfangreiches Alarm- und Meldungsarchiv (aktuelle Meldungen sind stets im unteren Bereich der Bildschirmseite für den Heizkreis sichtbar)
- neu eingehende Meldungen werden in der Statusübersicht durch Blinken signalisiert
- Auswahl mehrerer Menüsprachen möglich
- Anlagendokumentation durch Hinterlegen von Bildern und Schaltplänen, Isometrien, etc. in den Formaten .csv, .jpg, .png, .pdf
- integrierte Suchfunktionen (Heizkreise, Stränge, Stranggruppen)
- Software basiert auf Java
- lauffähig unter allen modernen Betriebssystemen wie Windows oder Linux
- Speicherung aller Daten in einer Datenbank
Für weitere Informationen übersenden wir Ihnen gerne unser Datenblatt. Sprechen Sie uns an.
