Anlagensteuerung für elektrische Heizsysteme
Die Anlagensteuerung für elektrische Heizsysteme ist eine essenzielle Komponente, die nicht nur Regel und Steuerungsaufgaben übernimmt, sondern auch die Überwachung und den Schutz dieser Systeme ermöglicht. Sie sorgt dafür, dass die Heizsysteme effizient und sicher betrieben werden können.
Im Folgenden eine Auswahl an wichtigen Aufgaben und Funktionen durch die Anlagensteuerung bei elektrischen Heizsystemen übernommen werden.
Wir freuen uns auf Ihren Anruf.
Matthias Wilking
Projektingenieur
Tel. +49 231 5178-308 e-Mail schreibenWas ist eine Anlagensteuerung?
Eine Anlagensteuerung ist das übergeordnete Steuerungs- und Regelungssystem einer technischen Anlage. Sie verbindet einzelne Komponenten – Sensoren, Aktoren, Regler und Schaltgeräte – zu einem funktionalen Gesamtsystem und sorgt dafür, dass alle Teilprozesse koordiniert und zuverlässig ablaufen.
Im industriellen Umfeld geht es dabei weit über das Halten einzelner Betriebspunkte hinaus. Eine Anlagensteuerung erfasst Prozessgrößen kontinuierlich, wertet sie aus und greift bei Bedarf ein – bei Temperaturschwankungen, Überlastzuständen oder sicherheitsrelevanten Ereignissen. Sie unterscheidet sich damit grundlegend von Einzelkomponenten wie einem einfachen Temperaturregler oder einem manuellen Schaltkasten: Sie bildet das verbindende, intelligente Rückgrat der gesamten Anlage.
Bestandteile einer Anlagensteuerung bei Klöpper-Therm
Eine industrielle Anlagensteuerung setzt sich aus mehreren aufeinander abgestimmten Komponenten zusammen. Bei Klöpper-Therm werden diese nicht als Einzelteile zusammengekauft, sondern als integriertes System geplant, konstruiert und in Betrieb genommen.
Schaltanlagen
Schaltanlagen bilden die elektrische Basis jeder Anlagensteuerung. Je nach Heizsystem verteilen sie den elektrischen Strom in verschiedene Heizkreise oder Heizgruppen. Dabei sind sie so konzipiert, dass sie Lasten effizient verwalten und möglichst schonend aufteilen.
Die Größen unserer Schaltanlagen sind unterschiedlich. Sie reichen von kleinen Schaltkästen über Schalttafeln in Wandschränken bis zu Schaltanlagen mit mehreren Feldern. Normgerecht aufgebaute Schaltanlagen sind die Voraussetzung für eine präzise und sichere Anlagensteuerung.
Heizungssteuerungen
Die primäre Aufgabe der Heizungssteuerung ist die Regelung der Heizleistung. Bei leistungsstarken Elektroerhitzern kommen dabei je nach Kundenwunsch und Anwendungsfall entsprechende Schütze oder Thyristorregelungen zum Einsatz.

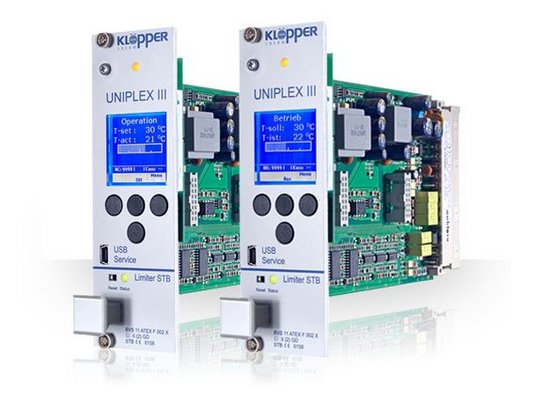

Bei Begleitheitungssystemen setzt Klöpper-Therm auf den eigens entwickelten Heizungsregler UNIPLEX. Er kombiniert Temperaturregler, Sicherheits-Temperatur-Begrenzer und Stromregler platzsparend in einem Gerät.
Bei Anlagen, die aus einer Vielzahl einzelner elektrischer Heizsysteme bestehen, ermöglicht die Visualisierungssoftware UNIWIN eine übersichtliche Darstellung. Über die Software erhalten Sie direkten Zugriff auf Ihre UNIPLEX-III-Regler. So haben Sie den Überblick über die aktuellen Zustände der Regler.
Temperaturregler und Sensorik
Präzise Messtechnik ist die Grundlage jeder funktionierenden Steuer- und Regeltechnik. Durch entsprechend ausgelegte und integrierte Sensorik lassen sich Überwachungsfunktionen wie Temperatur- und Leistungsüberwachung realisieren. Fehlerdiagnosen sowie die Visualisierung von Betriebszuständen lassen sich damit in Echtzeit verfolgen.
Bei Klöpper-Therm werden Temperaturregler und Sensorik gezielt auf die Anforderungen Ihrer Anlage abgestimmt. Wir binden die Technik nahtlos in Ihr Gesamtsystem ein.
Sicherheitssysteme & Notruflösungen
Sicherheitsvorkehrungen wie Überstromschutz, Übertemperaturschutz und Fehlerstromschutzschalter schützen das Heizsystem vor Schäden und die Benutzer vor möglichen Gefahren. Auch die Personensicherheit spielt beispielsweise im Kühlhausbau, eine wichtige Rolle.
Für diese Fälle bietet Klöpper-Therm spezielle Notruf-Alarmsysteme. Diese arbeiten selbst bei einem zeitlich begrenzten Stromausfall zuverlässig. In Not geratenen Personen haben so die Möglichkeit, Hilfe herbeizurufen
Funktionen moderner Anlagensteuerungen
Eine moderne Anlagensteuerung für elektrische Heizsysteme übernimmt eine Vielzahl von Aufgaben, die für einen stabilen, sicheren und effizienten Betrieb notwendig sind.
- Regelung der Heizleistung: Die Anlagensteuerung hält definierte Prozesstemperaturen innerhalb vorgegebener Grenzen. Über Schütze oder Thyristorregelungen wird die Heizleistung präzise und bedarfsgerecht gesteuert.
- Überwachung & Fehlerdiagnose: Betriebsdaten werden kontinuierlich erfasst. Temperatur- und Leistungsüberwachung sowie Fehlerdiagnosen lassen sich in Echtzeit verfolgen. Die Grundlage für schnelle Reaktionen bei Abweichungen und eine lückenlose Dokumentation.
- Visualisierung von Betriebszuständen: Eine übersichtliche Visualisierung zeigt dem Bedienpersonal den aktuellen Anlagenzustand. Sie erhalten Temperaturen, Schaltzustände und Prozessverläufe auf einen Blick. Die Visualisierungssoftware UNIWIN ermöglicht dabei die komfortable Bedienung auch komplexer Anlagen mit vielen Heizkreisen.
- Sicherheit & Störfallmanagement: Im Störfall reagiert die Anlagensteuerung automatisch: Schutzfunktionen werden aktiviert, Alarme ausgelöst und definierte Sicherheitsprozeduren eingeleitet. Sicherheitssysteme können dabei unabhängig von der Hauptsteuerung arbeiten.
- Integration in übergeordnete Leitsysteme: Für eine zentrale Steuerung und Überwachung, können die Schaltanlagen von Klöpper-Therm in Anlagen-Leitsysteme integriert werden. Bei komplexen Heizsystemen und großen Anlagen ist dies von besonderem Vorteil.
Einsatzbereiche von Anlagensteuerungen
Anlagensteuerungen für elektrische Heizsysteme kommen überall dort zum Einsatz, wo thermische Prozesse verlässlich geregelt, überwacht und dokumentiert werden müssen.
Industrielle Heizsysteme:
Elektrische Heizsysteme in Produktion und Industrie erfordern eine präzise Prozessüberwachung. Anlagensteuerungen sorgen dafür, dass Solltemperaturen stabil gehalten werden und Heizvorgänge reproduzierbar ablaufen.
Thermische Prozessanlagen:
Verfahrenstechnische Anlagen und Trocknungsanlagen arbeiten mit definierten Temperaturprofilen. Ihre Anlagensteuerung muss Aufheizphasen, Haltephasen und Abkühlvorgänge präzise steuern und lückenlos überwachen.
Kühlhäuser & Kälteanlagen:
Im Kühlhausbau spielt neben dem Unterfrierschutz auch Personenschutz durch Notrufsysteme eine zentrale Rolle. Klöpper-Therm integriert diese Anforderungen direkt in die Anlagensteuerung.
Sonderanlagen:
Für kundenspezifische Heizsysteme mit besonderen Anforderungen an Steuerungslogik, Schnittstellen oder Sicherheitstechnik entwickeln wir individuelle Anlagensteuerungen. Von der Konzeption bis zur Inbetriebnahme.
Anlagensteuerung aus einer Hand – Klöpper-Therm
Klöpper-Therm realisiert Anlagensteuerungen als vollständige Engineering-Leistung. Planung, Elektrokonstruktion, Schaltanlagenbau und Inbetriebnahme kommen aus einer Hand.
Individuelle Lösungen entstehen durch genaues Verstehen der Prozessanforderungen. Unser Expertenteam übernimmt die Planung der Schaltverteilung passend zum jeweiligen Heizsystem – normgerecht, projektbezogen und mit langjähriger Erfahrung aus dem Bereich thermischer Prozessanlagen. Alle Komponenten werden auf Basis, Ihrer Anlagenanforderungen erstellt und bilden die Grundlage für einen zuverlässigen Schaltanlagenbau.
Die Betreuung endet nicht mit der Inbetriebnahme. Über den gesamten Lebenszyklus einer Anlage steht Klöpper-Therm Ihnen als Ansprechpartner für Wartung, Erweiterungen und Anpassungen zur Verfügung – damit die Anlagensteuerung auch nach Jahren noch zuverlässig und effizient arbeitet.
